Виброметр ТОПАЗ

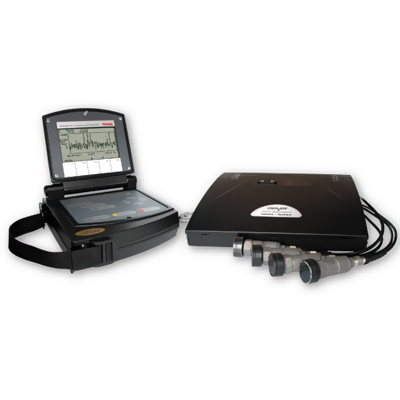

Виброанализатор ТОПАЗ — это портативный микропроцессорный виброизмерительный прибор, позволяющий решать большинство задач современной вибродиагностики.

Уточнить стоимость

Наличие всех необходимых исследовательских функций, расширенный частотный диапазон прибора 0,3…40000 Гц, встроенная балансировочная программа, надежность конструкции и высокая точность метрологических характеристик делают анализатор вибрации ТОПАЗ незаменимым инструментом современного специалиста по вибродиагностике и наладке оборудования.

Виброанализатор ТОПАЗ может использоваться и как автономный анализатор вибрации, при этом все измерения и данные анализа записываются в энергонезависимую память прибора, и как составная часть системы мониторинга состояния оборудования, задействовав всю мощь программного обеспечения ДИАМАНТ-2.

Количество измерительных каналов анализатора может быть увеличено за счет дополнительных модулей расширения на 4, 16 или 64 канала, что позволяет производить последовательный опрос датчиков, не переставляя их из точки в точку.
В измерителе вибрации Топаз предусмотрены специальные функции ранней диагностики состояния подшипников качения и зубчатых передач, измерения пик-фактора, эксцесса и спектра огибающей.

Балансировочная программа прибора позволяет производить динамическую балансировку роторов в собственных опорах при использовании до 16 плоскостей коррекции и до 16 точек измерения. Использование 4 и 16 канальных мультиплексоров позволяет сократить время и обеспечить удобство уравновешивания роторов в собственных опорах.

Для измерения и анализа вибрации низкооборотных машин, например гидрогенераторов, анализатор вибрации ТОПАЗ может поставляться в низкочастотном исполнении (нижний предел частоты 0,3 Гц) в комплекте с низкочастотными датчиками вибрации РА-057.

В виброанализаторе ТОПАЗ предусмотрены функции сложения и разложения векторов, проверки матрицы коэффициентов влияния на устойчивость, расчетов матричным и векторным способами.

Отличительные особенности анализатора вибрации Топаз:

Большой жидкокристаллический низкотемпературный дисплей с высоким разрешением и подсветкой,
Возможность работы при температурах -20…+60 °С,
Обновление программного обеспечения через Internet,
Программируемое переключение канала ввода данных — основной, мультиплексор,
Система контекстно-зависимых сообщений ПОМОЩИ,
Двусторонняя связь с системой ДИАМАНТ-2,
Прочный цельнофрезерованный, пыле- и влагозащищенный корпус,
Мембранная клавиатура с тактильным эффектом,
Неограниченное время хранения данных,
Два процессора — управляющий и сигнальный,
Легкозаменяемые, стандартные аккумуляторы или батареи,
Функция энергосбережения,
Индикация уровня остаточного заряда аккумуляторов.

Количество измерительных каналов:	1, (4, 16 или 64 с мультиплексором)
Частотный диапазон:	0,3…40000 Гц (зависит от типа датчика)
АЦП:	12 бит
Интегрирование:	Одинарное и двойное
Калибровка:	Программируемая
Входы:	Основной: подключение штатного акселерометра, подключение произвольного датчика Отметчик: подключение лазерного отметчика КР-020 л, электромагнитного отметчика КЕ-010
Погрешность измерений:	< 5%
Функции обработки:	Общий уровень, пик-фактор, эксцесс (состояние подшипников качения); амплитуда/фаза, спектр, форма сигналов, характеристики разгона/выбега, каскады спектров, спектры ударного возбуждения, спектры огибающих сигнала, дамп временного сигнала
Усреднения:	Без усреднений, линейные, пиковые, экспоненциальные
Количество линий спектра:	100, 200, 400, 800, 1600
Режимы запуска:	Свободный, от отметчика, от сигнала
Реальный ZOOM:	Расширение частотного диапазона от 2 до 10 раз
Взвешивание:	Прямоугольное, Ханнинга
Длина выборки сигналов:	256, 512, 1024, 2048, 4096
Длина выборки дампов сигналов:	4096, 8192, 16384, 32768, 65536
Измеряемые величины при разгоне/выбеге:	Общий уровень, пик-фактор, эксцесс, амплитуда/фаза, каскады спектров
Максимальное количество точек разгона/выбега:	512
Общий объем памяти / Область данных памяти:	4 Мбт / 3 Мбт
Дисплей:	Низкотемпературный ЖКИ с подсветкой 240х128 программная настройка контрастности
Скорость обмена с ПК:	Программируемая: 9600…115200 бод.
Питание:	Аккумуляторы тип АА 1,2. А·ч, сетевой блок питания
Длительность работы от аккумуляторов:	5 часов в режиме непрерывных измерений без подсветки дисплея, более 8 часов в обычном режиме
Размеры:	180х170х70 мм
Масса прибора / комплекта:	1940 г / 7330 г
