Успех КБИ-309Н

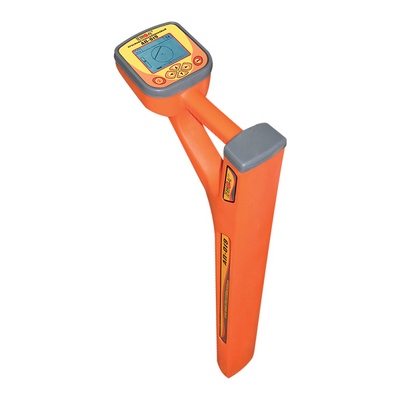

Кабелеискатель Успех КБИ-309Н

Универсальный, трехкоординатный, моноблочный приемник с расширенной графической индикацией, улучшенной помехозащищенностью и возможностью подключения внешних датчиков. Предназначен для поиска и определения глубины залегания, мест повреждения скрытых коммуникаций (кабеля, трубопровода) электромагнитным методом при помощи встроенных и внешних датчиков.

Уточнить стоимость

Рекомендуемые области применения:

  • Электросети
  • Строительно-монтажные организации

Выполняемые функции:

  • Поиск неисправностей кабельных линий в режиме «Диагностика».
  • Определение положения подземных коммуникаций в режиме «Трасса» и «График».
  • Прямое цифровое измерение глубины их залегания на всех рабочих частотах.
  • Указание направления отклонения от оси коммуникации в режиме «Трасса».
  • Измерение силы тока в коммуникации.
  • Поиск дефектов коммуникаций при помощи внешних датчиков «ДКИ-117» и «ДОДК-117».
  • Функция «Выбор кабеля из пучка» при помощи датчика «КИ-117».
  • Одновременная работа со встроенными и внешними датчиками.

Особенности:

  • Три отдельных режима «ТРАССА (КОМПАС)» «ГРАФИК» и «ДИАГНОСТИКА» позволяют оператору максимально эффективно использовать возможности прибора; два режима работы с внешними датчиками «ДКИ-117», «ДОДК-117», «КИ-117».
  • Полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов.
  • Большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки.
  • Подключение дополнительных внешних датчиков расширяет перечень решаемых задач.
  • Поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов.
  • Идентификация отдельных кабелей, функция «выбор кабеля из пучка».
  • Одновременная работа со встроенными и внешним датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ.
  • Расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»; определение типа подземной коммуникации.
  • Различные режимы индикации (цифровая, график).
  • Встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора.
  • Корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +45°С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов.
  • Работа в зимних условиях до -20 °С.
Центральная частота фильтра приемника (f), Гц Переключаемая 50 (60) / 100 (120) / 512 / 1024 / 8192 Гц «ШП»
Добротность фильтра приемника (Q) Не менее 100
«Широкая полоса» (ШП), Гц 50…10 000
Подключаемые внешние датчики * ДКИ, ДОДК, КИ
Определение глубины залегания Автоматически в режиме «ТРАССА»
Точность определения глубины залегания ±5%
Точность определения трассы, м ±0,3
Определение эффективного тока в трассе Автоматически в режиме «ТРАССА»
Точность определения эффективного тока в трассе ±5%
Визуальная индикация Графический LCD 320х240 с LED подсветкой
Звуковая индикация Головные телефоны
Встроенный излучатель
Питание 4…7В (4 элемента тип «С»)
Время непрерывной работы от одного комплекта батарей Не менее 20 час.
Диапазон температур эксплуатации, °С -20…+45
Степень защиты от влаги и пыли IP54
Габаритные размеры, мм 330х140х700
Масса не более, кг 2,0 кг

Состав комплекта:

  • Приемник «АП-019.1»
  • Чехол

Дополнительное оборудование:

  • Датчик контроля качества изоляции «ДКИ-117»
  • Датчик-определитель дефектов коммуникаций «ДОДК-117»
  • Клещи индукционные «КИ-117»
  • Накладная рамка «НР-117»
  • Головные телефоны
